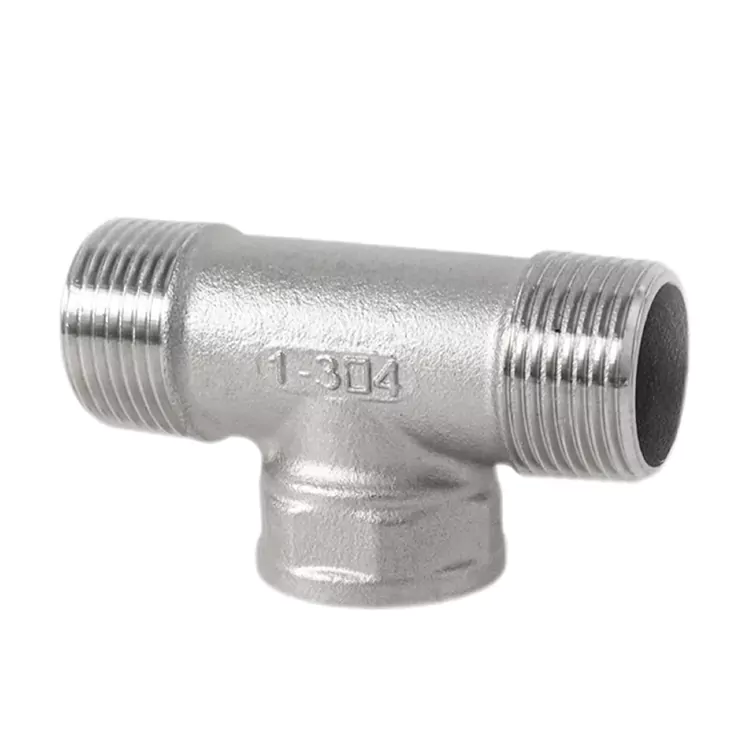

BSP ねじ込みステンレス鋼オス-メス-オス パイプ ティー

複数の接続仕様を用意

Shenchi 工場は、複数の構成オプションを備えた高品質の BSP ねじ込みステンレス鋼オス-メス-オス パイプ T 継手を幅広く供給しています。

この製品は精密おねじ技術を採用しており、しっかりとしたねじのかみ合い、高圧耐性、優れた耐食性を保証します。

油圧および空圧システムでは、メインパイプラインと外部デバイスの間で安定した流れの分流が可能になります。

Shenchi は完全な T 型製品シリーズにより、多様なパイプライン レイアウトをサポートし、複雑な作業条件下でも長期にわたる漏れのないパフォーマンスを保証します。

製品パラメータ

T型ねじ込みティーシリーズ

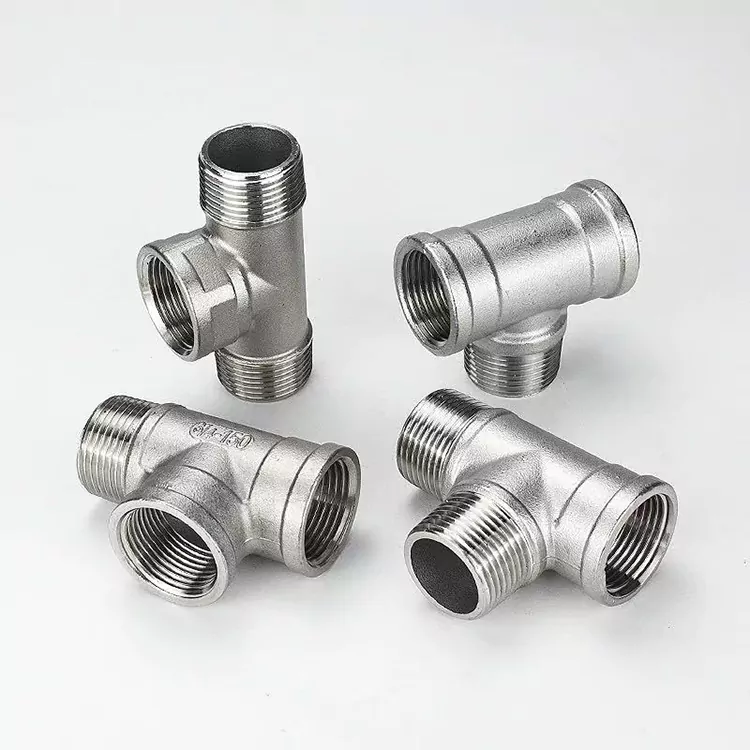

Shenchi は、4 つの主要な接続構造をカバーする完全な T タイプ T 型製品ラインを提供しています。

· オス-メス-オス ティー: 両側にメス端があり、オスネジ付き中間ポートが付いており、おねじコンポーネントを必要とする分岐接続に適しています。

· BSP ねじ込みステンレス鋼オス-メス-オス パイプ ティー: 両側のオス端にメスの中間ポートがあり、油圧および空圧システムの機器とセンサーの接続に最適です。

· オス-メス-メス ティー: 1 つのオス端と 2 つのメス端、一般的にパイプラインの延長と分岐に使用されます。

· オス-オス-メス ティー: 2 つのオス端と 1 つのメスポート、他の構成を補完して柔軟な配管レイアウトを実現

これら 4 つの構造を自由に組み合わせることができ、ほとんどの産業用配管要件をカバーし、在庫の複雑さを軽減し、調達効率を向上させます。

応用分野

BSP ねじ付きステンレス鋼オス-メス-オス パイプ T シャツは、複数の業界で広く使用されています。

1. 油圧システム

建設機械や射出成形機、油圧ステーションなどにおいて、監視・制御用の圧力計やセンサーを接続しながらパイプラインの流用が可能です。

2. 空気圧システム

自動生産ラインやエアコンプレッサーシステムでは、精密なねじ設計により、漏れのない安定した圧縮空気の分配が保証されます。

3. 計装システム

石油化学プラント、研究所、医療ガス システムでは、圧力トランスミッター、温度センサー、流量計を接続して、統合された監視と制御を実現します。

4. 配管およびガスシステム

耐食性と耐圧性により、業務用厨房、HVAC システム、ガス供給ネットワークで広く使用されています。

設置ガイドライン

適切に取り付けることで、BSP ねじ付きステンレス鋼オス-メス-オス パイプ ティーの最適なパフォーマンスが保証されます。

1. スレッドの互換性チェック

取り付ける前にねじ規格 (BSPT、BSPP、NPT、メートルねじ) と寸法を確認してください。 Shenchi は、さまざまなスレッド規格の ODM/OEM カスタマイズをサポートしています。

2. 封孔処理

漏れのないシールを確保するには、おねじに PTFE テープまたはねじシーラントを使用します。精密に加工されたねじ山は、適切に組み立てられた場合に優れたシール性能を発揮します。

3. トルク制御

適切な工具を使用して、ねじ山を損傷したりフィッティングを変形させたりする可能性のある締めすぎを避けてください。高圧システムの場合は、トルクレンチの使用をお勧めします。

4. パイプの位置合わせとサポート

振動や曲げの力によるコネクタへのストレスを避けるために、適切な位置合わせとサポートを確保してください。

5. 定期点検

振動の多い環境や温度変化の激しい環境では、長期的な信頼性を確保するために定期的な検査を推奨します。
