パイプ継手ガイド

現代社会に水、ガス、制御を供給する広大な配管ネットワークでは、配管自体や流れを制御するバルブに注目が集まります。しかし、複雑で機能的で信頼性の高いシステムを真に実現するのは、謙虚な人々です。パイプ継手。これらの重要なコンポーネントは、直線の長さのパイプを目的のある回路に変換するコネクタ、ダイレクタ、アダプタです。それらの種類、機能、選択基準を理解することは、流体またはガスの取り扱いプロジェクトを成功させるための基礎です。

コア機能: 接続するだけではありません

継手は、単純な接続を超えて、いくつかの重要な目的を果たします。

* 方向変更: エルボ (通常は 45° または 90°) は、障害物の周囲または構造輪郭に沿って配管の方向を変更します。

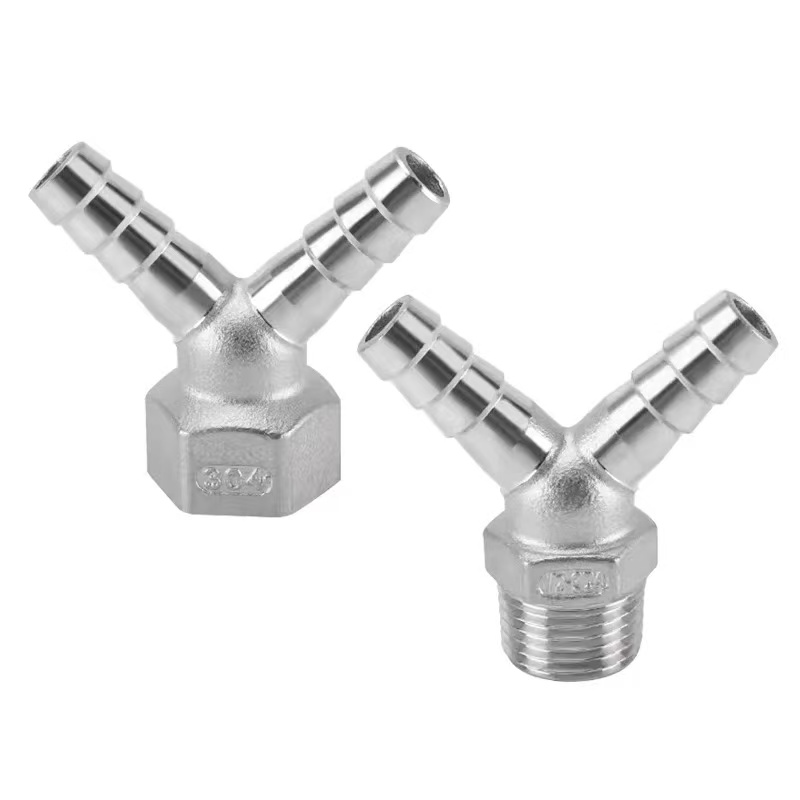

* フローの分割または組み合わせ: ティーとクロスは、1 つのフローを複数の分岐に分割するか、複数の流入を 1 つに結合します。

* サイズの適応: レデューサーとブッシングは、異なる直径のパイプをシームレスに接続します。

* ライン延長: カップリングは、同じサイズの 2 つのパイプを直線で接続します。

* ポートの作成: ニップルとサドルは、タップ、ゲージ、または補助線へのアクセス ポイントを提供します。

* 終端: キャップとプラグはパイプの端を永久的または一時的に密閉します。

主要な属性: 素材、接続、デザイン

適切なフィッティングの選択は、次の 3 つの主要な属性に左右されます。

1. 材質: 継手は、パイプの材質とそれが運ぶ媒体 (液体/ガス) の両方に適合する必要があります。

   * 銅と真鍮: 飲料水、暖房、一部のガス用途に最適です。腐食に強く、はんだ付けまたは圧入によって簡単に取り付けられます。

   * 炭素鋼およびステンレス鋼: 工業用、高圧、高温用途 (蒸気、油、化学薬品) の標準。優れた強度を実現します。ステンレスは耐食性を高めます。

   * PVC、CPVC、および PEX: 現代の配管、灌漑、低圧化学ラインで主流です。軽量で耐腐食性があり、溶剤溶接 (PVC) またはプレス/圧着 (PEX) 接続がよく使用されます。

   * 可鍛鉄: ねじ込み構成における靭性で知られており、頑丈なガスおよび油圧ラインで一般的に使用されます。

2. 接続方法: これは、継手がパイプと接続する方法を定義します。

   * ねじ込み (ねじ込み): テーパー (NPT) ねじを使用する古典的で汎用性の高い方法。メンテナンスの多いシステム、現場での改造、分解が必要な場合の頑丈な接続に最適です。漏れ防止ジョイントにはシーラントが必要です。

   * はんだ付け/ろう付け（ソケットウェルド）：主に銅と鋼用。継手ソケットとパイプの間の隙間にフィラーメタルを溶かすことにより、永続的で滑らかで信頼性の高い接合を作成します。信頼性の高い配管や重要なプロセス ラインには不可欠です。

   * プレスフィット: 専用ツールを使用して、内部 O リングを備えた継手をパイプに圧着する最新の方法。熱やスレッドを発生させずに、高速かつクリーンで信頼性の高い接続を実現します。商業用配管および温水システムでの採用が急速に進んでいます。

   * プッシュ接続: 一時的なラインまたはアクセス可能なライン (圧縮空気、計装など) の最も簡単な設置方法。コレットとOリング機構により、工具を使わずに接続と取り外しが可能です。

   * 溶剤溶着: プラスチック (PVC/CPVC) システムに使用されます。化学溶剤がパイプと継手を溶かして融合させ、単一のモノリシックな部分にします。

3. 圧力定格と規格:管継手特定の圧力クラス (スケジュール 40、80、クラス 150、300 など) に合わせて製造されており、業界標準 (ASTM、ASME、EN) を満たす必要があります。安全性を確保するには、システムの最大動作圧力以上の圧力定格を持つフィッティングを選択することを交渉の余地はありません。

選択ガイド: タスクに適合させる

論理的な選択プロセスにより、システムの整合性が保証されます。

1. サービスの定義: どのような流体または気体ですか?温度と圧力はどれくらいですか?腐食性ですか？ (例: 飲料用温水、80°C、6 bar)。

2. パイプの材質を選択します: 使用条件と予算に基づいて (例: 銅)。

3. 接続方法を選択します: パフォーマンス、インストール スキル、将来のアクセス ニーズのバランスをとります (例: 速度と信頼性を高めるための圧入)。

4. フィッティングのタイプとサイズを指定します: 必要な機能を決定します (例: 90° エルボ、22mm x 22mm)。

5. 互換性の確認: 継手の材質、シール方法、圧力定格が、選択したパイプおよびシステム パラメータと完全に互換性があることを確認します。

結論: システム整合性の基礎

パイプ継手は、配管システムの言語において重要な要素です。それらの正しい選択と設置は、システムの寿命、安全性、効率の基礎を形成します。目に見えないところで動作する場合もありますが、高品質で適切なフィッティングを指定することは、エンジニア、請負業者、または設置業者が行うことができる最も影響力のある決定の 1 つです。流体力学の複雑なダンスの中で、これらのコンポーネントは、すべてが設計どおりに流れることを保証する、静かで確固たるパートナーです。
