単一カードの圧力レベルを直接

片かしめ同径直管継手の概要

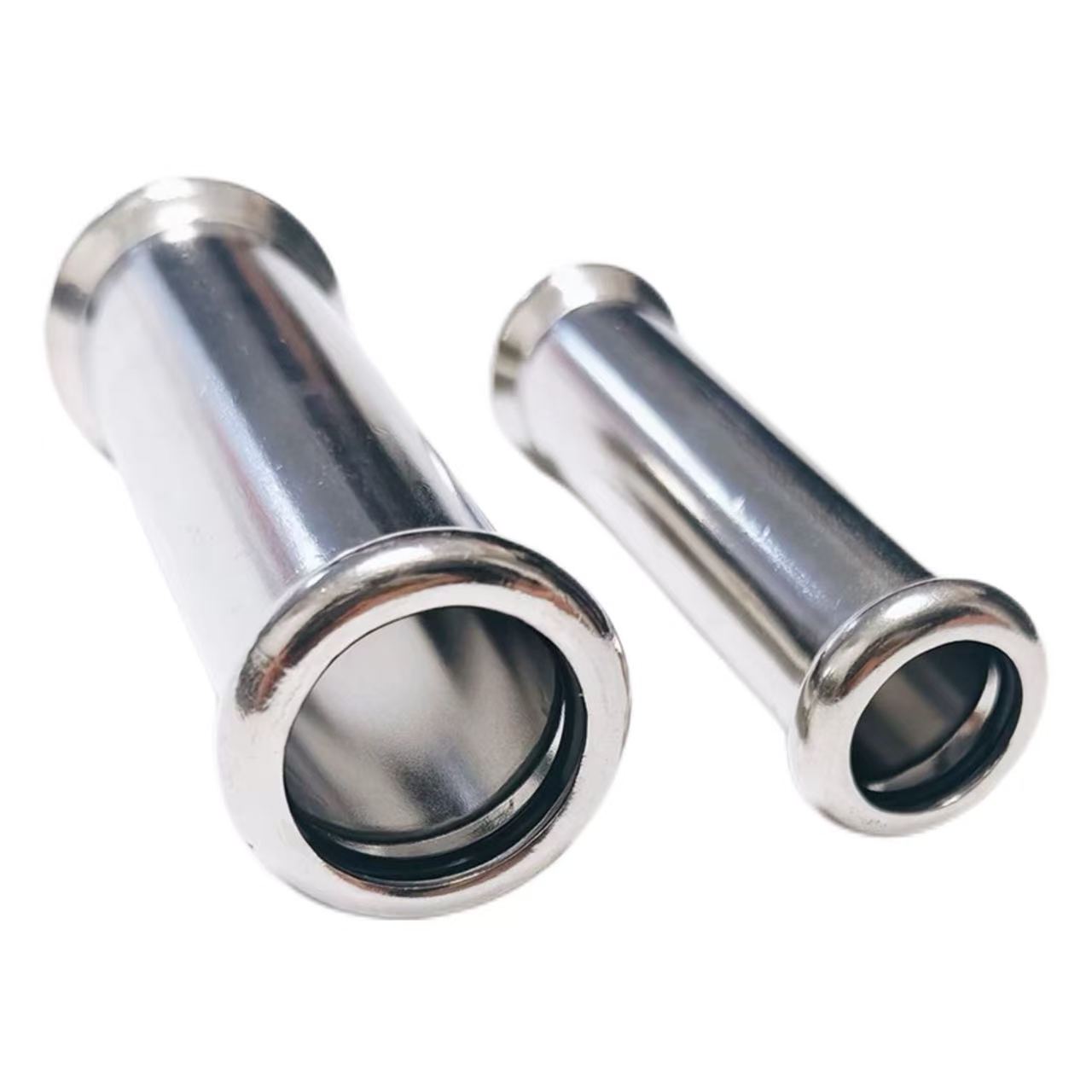

Shenchi単圧着等径直管継手は、等径直管接続に使用する薄肉ステンレス鋼管継手です。両端のソケット直径は同じで、シングル圧着技術を使用しています。パイプはソケットにマークされた深さまで挿入され、特殊な圧着ツールを使用して単一の半径方向の圧縮が行われ、継手とパイプが 360° 円周方向に塑性変形して締め付けられます。同時に、内蔵の EPDM シール リングが圧縮されて弾性シールが実現され、溶接やねじ切りの必要がなくなります。公称圧力 PN16、DN6 ～ DN100 をカバーする仕様、迅速な取り付け、信頼性の高いシール、給水、排水、ガス、および HVAC システムの直管延長接続に広く使用されています。

製品パラメータ

コスト比較: 圧入継手によるコストの節約

溶接継手と比較して、Shenchi の単一圧入等径管継手は取り付けが簡単で、全体のコストが低くなります。溶接継手には専門の溶接工、溶接設備、溶接棒、防火対策が必要であり、その結果、人件費が高くつき、溶接速度が遅くなります。圧入接続には圧入プライヤーのみが必要で、訓練を受けた一般の設置業者が操作でき、人件費は溶接の約 3 分の 1 です。

効率の対決: 圧入取り付けはより高速です。

Shenchi の割引価格のシングルプレス等径継手は、設置効率において大きな利点をもたらします。溶接管継手は、パイプの切断、面取り、スポット溶接、本溶接、冷却、探傷などの複数の工程が必要であり、それぞれに待ち時間が発生します。一方、プレスフィット接続では、パイプの切断、バリ取り、マーキング、挿入、プレスの 5 つのステップのみが一度に完了します。たとえば、圧入方法を使用すると、2 人で 100 個の DN50 継手を 1 日で完了できますが、溶接には 1 人で 3 ～ 4 日かかります。納期が厳しい大規模プロジェクトの場合、プレスフィット接続により工期が大幅に短縮され、管理コストが削減され、早期納品のメリットは継手自体の価格差をはるかに上回ります。

メンテナンスに関する議論: それぞれに利点があり、ニーズに応じて選択してください

Shenchi の取り付けが便利なシングルプレス等径継手と溶接継手は、それぞれ長期メンテナンスにおいて利点があります。溶接継手は、一度溶接されると、理論的にはパイプ自体の寿命と同じになり、追加のメンテナンスは必要ありません。しかし、溶接欠陥が発生すると修理が必要となり、切断や再溶接には多大な費用がかかります。圧入継手のシールには EPDM ゴム リングが使用されており、これらのリングには耐用年数 (通常 20 ～ 30 年) があります。ただし、圧入継手は分解が比較的容易であり、シールリングの交換は切断して再溶接するよりもはるかに簡単です。定期的なメンテナンスが必要なシステム (化学産業や製薬産業など) では、プレスフィット接続によりメンテナンス性が向上します。全体として、配管プロジェクトでは一般に圧入の方がコスト効率が高く、高温高圧の用途では溶接の方が信頼性が高くなります。 Shenchi は ODM/OEM カスタマイズをサポートしています。優遇付きワンプレス等径継手の直接お見積りにつきましては、お問い合わせください。
