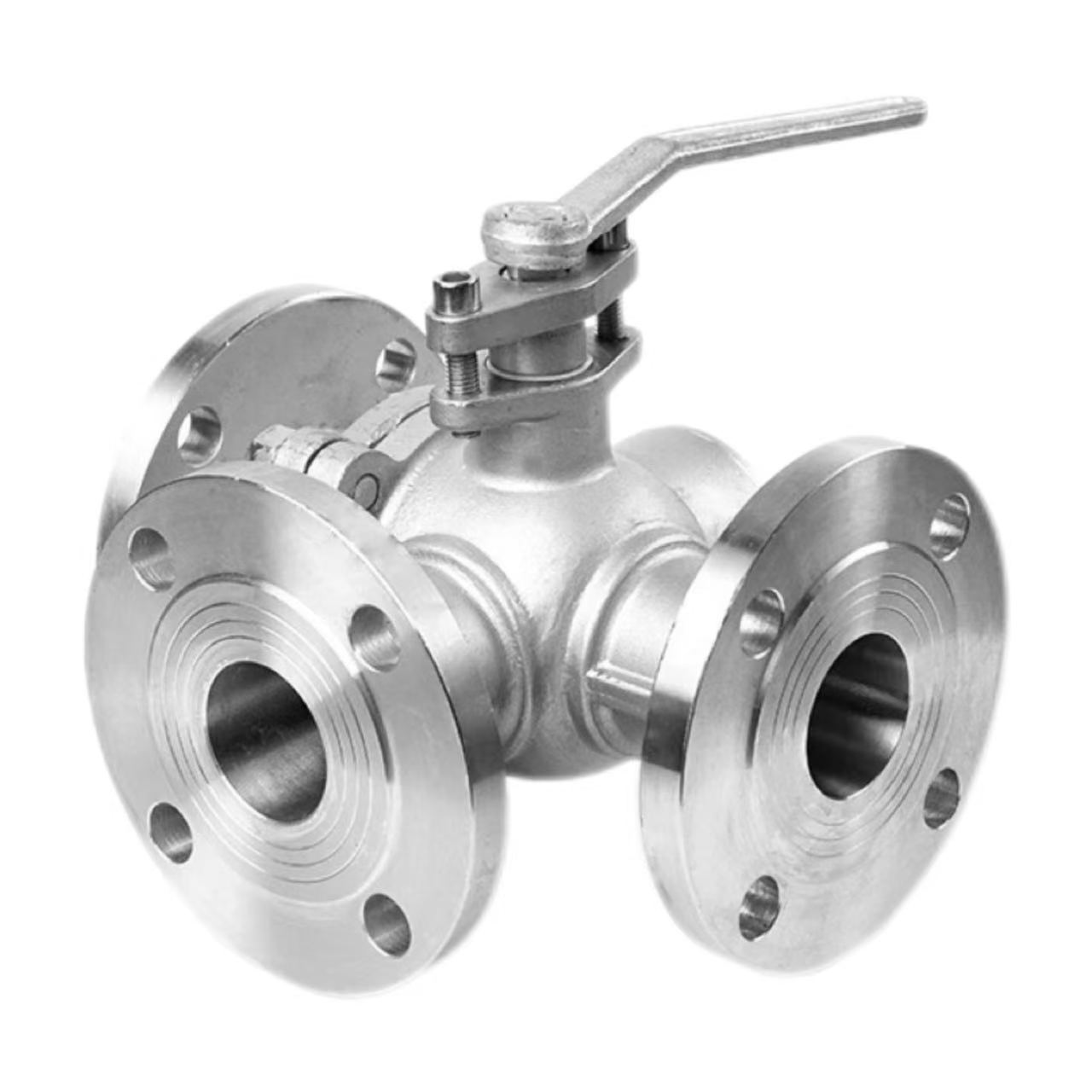

三方フランジボールバルブ

動作原理

Shenchi工場の耐食性三方フランジボールバルブの動作原理は、ボールに切り込まれたL字型またはT字型のチャネルに基づいています。ボールはバルブ本体の中心に配置されており、ハンドルによって回転します。ボールが回転すると、チャネルがさまざまなバルブポートと整列したり、異なるバルブポートからオフセットしたりして、媒体の流れ方向の切り替え、合流、または分割が実現します。

L字型ボール：

 90°回転すると、媒体を入口から任意の出口に切り替えることができ、2 つの反応器に交互に液体を供給するなど、1 つの入口と 2 つの出口、または 2 つの入口と 1 つの出口を使用する逆転シナリオに適しています。

T字型ボール：

180°回転すると、3 つのポートすべてを同時に接続したり、任意の 2 つのポートを相互接続したりすることができ、エアコンの温水と冷水の混合システムなど、2 つのメディアを混合して出力 (マージ) したり、1 つのメディアを 2 つの出力に分割したり (分割) するのに適しています。

製品パラメータ：

製品名: 三方フランジボールバルブ	仕様: (1/8"-4") DN6-DN100
呼び圧力：PN16	本体材質：WCB、SUS304（CF8）、SUS316L（CF3M）
規格：ANSI、BS、DIN、ISO、JIS	適用温度：-20℃〜+150℃（標準）、最大+350℃（高温）、〜-196℃（低温）
内部金属材質：WCB、SUS304（CF8）、SUS316L（CF3M）	中温：高温、低温、中温、常温
操作方法：手動	シール：EPDM、PPL
接続方式：フランジ接続	用途：水、空気、ガス、油、液体など。
原産地：中国	サンプル: サンプルが利用可能

フランジ接続の利点:

Shenchi 3 方向フランジ付きボールバルブは、フランジ接続を利用しています。ねじ接続と比較して、フランジ接続はより高い耐圧性を備えています。 PN16定格は1.6MPaの圧力にも安定して耐えられます。分解が便利なので、定期的なパイプラインの検査やメンテナンスが容易になります。信頼性の高い密閉性が確保されています。フランジガスケットとボルトが連携して漏れの危険性を排除します。大口径パイプラインに適しています。ねじ接続が困難な DN50 を超える直径の場合は、フランジが標準的な選択肢となります。中国の 3 方フランジ付きボールバルブ メーカーである Shenchi は、ANSI、BS、DIN、JIS 規格に準拠したフランジを提供し、世界中の顧客のニーズに応えています。

取り付けのポイント 1: フランジの位置合わせ

フランジの位置合わせ Shenchi 3 方フランジ ボール バルブを取り付けるときは、フランジ面を位置合わせする必要があります。 2 つのフランジは平行かつ同心である必要があり、その偏差はフランジ ガスケットの許容範囲を超えてはなりません。ボルトの位置合わせを無理に行うとバルブ本体が変形し、ボールの回転やシール性能に影響を与えます。位置合わせ後、ガスケットは中央に配置され、オフセットしてはなりません。低価格の三方フランジボールバルブは低品質を意味するものではありません。 Shenchi 製品は高精度で取り付けが簡単です。耐食性三方フランジボールバルブは、規格を満たすフランジ表面仕上げが施されており、より確実なシールを確保します。

取り付けポイント2：ボルト締め

フランジボルトは対角線上に段階的に締め付けてください。 180°対角線に沿って 2 ～ 3 段階に分けて徐々にトルクを加えます。片側を一度に締めないでください。ガスケットに不均一な圧力がかかると漏れ経路が生じます。ボルトのトルクは規格値を満たす必要があります。締めすぎるとフランジやボルトが破損し、締めすぎるとシールが不十分になります。 Shenchi 3 ウェイ フランジ ボール バルブ工場では、設置者が参照できる推奨トルク テーブルを提供しています。これらの取り付けポイントは、バルブを長期間漏れなく動作させるために非常に重要です。仕様を厳守してください。

設置ポイント 3: パイプラインのサポートとクリーニング

設置前に、パイプラインの内部を洗浄して、溶接スラグ、鉄やすり、砂、その他の不純物を除去する必要があります。バルブキャビティに異物が侵入すると、ボールやシールに傷がつき、漏れが発生する可能性があります。パイプラインは独立してサポートされる必要があります。バルブはパイプラインの重量に耐えてはなりません。大口径ティーフランジボールバルブは重いため、パイプラインが沈下すると、フランジが中心からずれてシールが損傷する可能性があります。耐食性ティーフランジボールバルブは、WCB、SUS304、またはSUS316L材料で作られ、銅またはステンレス鋼のバルブコアを備えています。取り付けポイントを完了すると、ハンドルは引っかかることなく自由に回転するはずです。これでバルブは使用できる状態になります。
