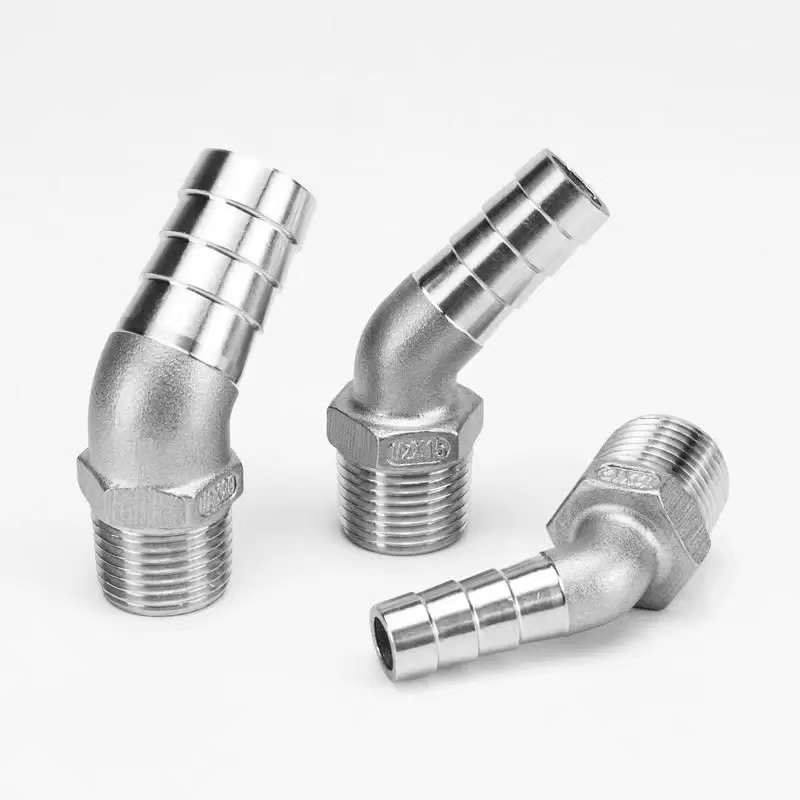

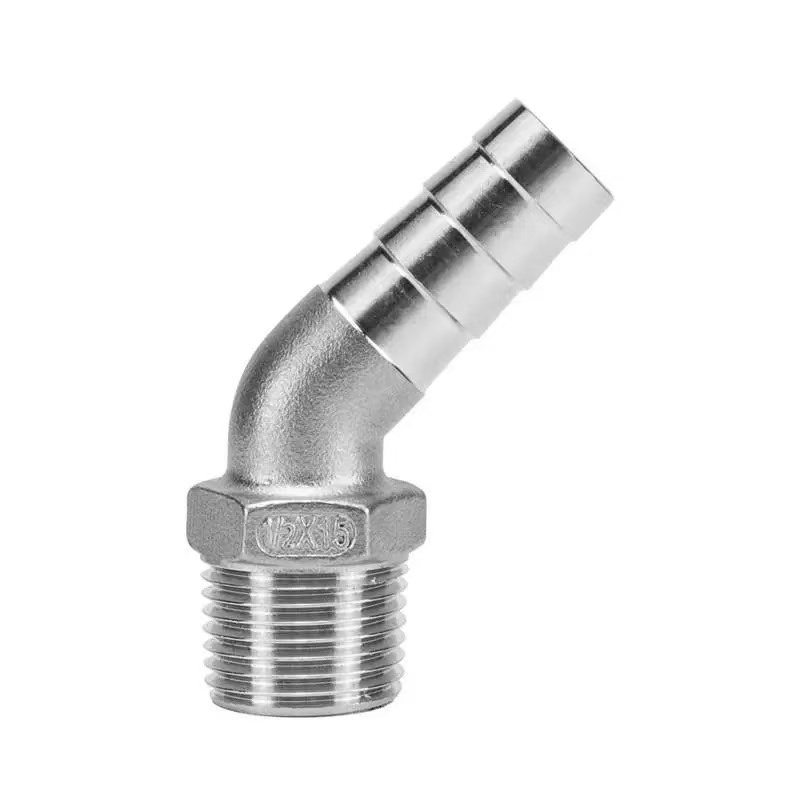

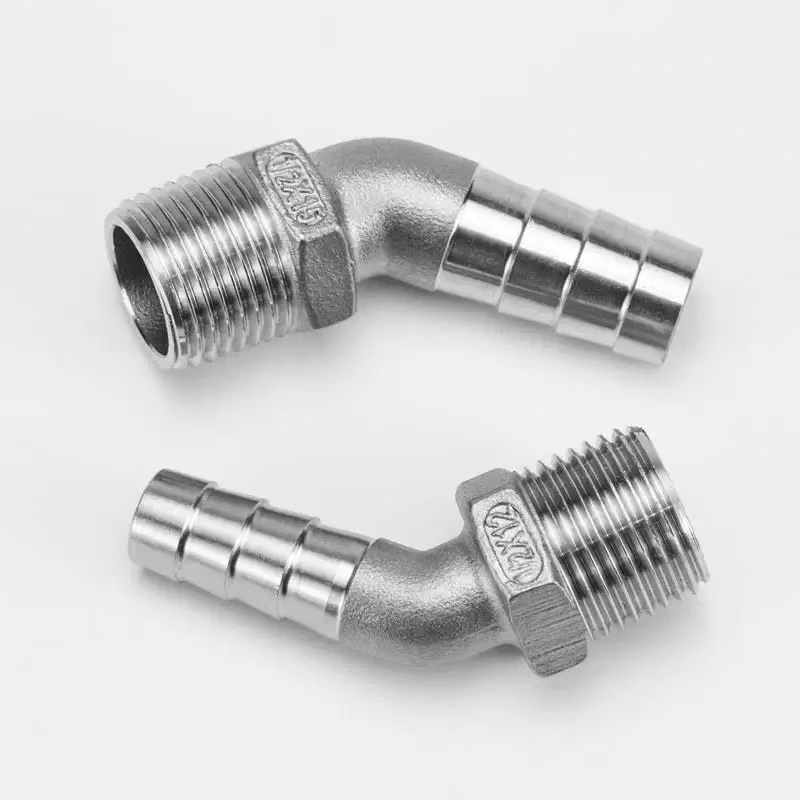

45度六角おねじエルボ継手

Shenchi Factory の 45 度六角おねじエルボ継手は、硬い配管から柔軟なホースに移行する際に、スムーズな 45 度の方向変更が必要な用途向けに特別に設計されています。その雄ねじ端は、対応する雌ねじ付き継手にしっかりとねじ込まれ、金属配管システム内の漏れ防止シールを確保します。返しのあるホースの端は、フレキシブル ホースに挿入されると、一連の逆角度の返しを利用してホースの内壁をしっかりと掴みます。ホースクランプで固定すると、丈夫で滑りにくい接続が得られます。 45 度の角度を付けた設計は、標準の 90 度エルボと比較して流体の流れの抵抗を低減し、圧力損失を最小限に抑えることが重要な要件である配管システムに最適です。さらに、継手の中心に位置する六角形のボディにより、工具へのアクセスが容易になり、迅速かつ効率的な取り付けが可能になります。

製品仕様

ネジ接続/バーブ接続

Shenchi 45 度六角おねじエルボ継手はデュアルインターフェース設計を特徴としており、剛性チューブとフレキシブルホース間の確実な移行を可能にします。

おねじ端: 精密加工されたおねじは国際規格に厳密に準拠しています (BSPT/NPT オプションも利用可能)。並外れたねじ山の規則性を特徴としており、めねじ継手、バルブ、または機器に締め付けたときに金属間のシールを形成し、過剰なトルクを必要とせずに信頼性の高いシールを確保します。ねじ面は滑らかでバリがなく、取り付け時の相手ねじへの損傷を防ぎます。

バーブエンド: このエンドは、最適化された歯の角度と深さを備えたマルチリングバーブ構造を特徴としています。フレキシブルホースが挿入されると、かえしがホースの内壁に埋め込まれ、多点の機械的グリップが形成されます。ステンレス製のホースクランプで固定すると、アセンブリは 50 kg を超える引き抜き抵抗を実現します。バーブエンドは幅広いサイズが用意されており、内径 3 mm から 25 mm までのさまざまなフレキシブルホースと互換性があります。

圧力定格

Shenchi 45 度六角おねじエルボ継手は、さまざまな動作条件の要件を満たす定義された圧力定格を提供します。

標準圧力: 1.6 MPa - 給水システム、農業用灌漑、一般工業用冷却水システムなど、住宅、商業、軽工業用途の大部分に適しています。

高圧オプション: 316L ステンレス鋼シリーズは最大 2.5 MPa まで定格されており、油圧システムや高圧洗浄装置など、より高い圧力が要求される用途に適しています。

テスト保証: これらの中国製造の 45 度六角雄ネジエルボ継手のすべてのバッチは、工場での厳格な圧力テストを受けています。テスト圧力は使用圧力の 1.5 倍に設定されており、定格圧力での長期にわたる安定した漏れのない動作が保証されます。

温度-圧力曲線: -20°C ～ 120°C の動作温度範囲内では、圧力定格は一定に保たれます。この温度範囲外では、標準ガイドラインに従って許容作動圧力を下げる必要があります。

相互運用性と互換性

Shenchi 45 度六角おねじエルボ継手は、世界市場の相互運用性と互換性の要件を十分に考慮して設計されています。

ねじ規格の互換性: BSPT (British Standard Pipe Taper) や NPT (American National Pipe Taper) などのさまざまなねじ規格で利用可能で、さまざまな地域の配管システムとの互換性を確保します。お客様は、ターゲット市場に基づいて適切なねじ仕様を選択できます。

ホースバーブのサイズ範囲: ホースバーブエンドは幅広い外径仕様を備えており、1/4 インチから 1 インチ (約 6mm ～ 25mm) のサイズをカバーします。これにより、PVC、ゴム、編組、PU ホースなど、現在市場で入手可能なほとんどの種類のフレキシブル ホースとの互換性が保証されます。

材質の互換性: さまざまな媒体互換性要件を満たすために、2 つのステンレス鋼グレード (304 および 316L) で提供されます。グレード 304 は水および軽度の腐食性媒体に適しており、グレード 316L は石油、天然ガス、および腐食性の高い環境での使用に最適です。

ブランド間の相互運用性: 国際規格に厳格に準拠して製造された Shenchi の高性能 45 度六角おねじエルボ継手は、国内外の主要ブランドの継手と完全に互換性があり、互換性の問題に関する懸念がありません。

当社を選ぶ理由

1. 工場直販価格

Shenchi は一次供給メーカーとして、中間業者を排除し、45 度六角おねじエルボ継手を割引価格でお客様に提供しています。これにより、優れた価値が保証され、同等の品質でより良い価格、または同じ予算でより高い品質を実現します。

2. 厳格な品質管理

原材料が当社の施設に入った瞬間から完成品が出荷されるまで、すべての中国製 45 度六角おねじエルボ継手は多段階の検査プロセスを受けます。当社では、材料の分光分析、ねじのゴー/ノーゴー測定、圧力テストなどの厳格なチェックを実施し、製品の絶対的な一貫性を保証します。

3. 堅牢なカスタマイズ機能

Shenchi は ODM と OEM の両方のカスタマイズをサポートしており、特定のクライアントの要件に合わせて仕様、寸法、ねじ規格、材料グレード、表面仕上げを調整できます。初期設計、金型開発から量産、納品まで一貫したサービスをワンストップでご提供いたします。
