L型パゴダ水道管コネクタ

製品の種類

L 型パゴダ水道管コネクタの中国の専門メーカーとして、Shenchi は 2 つの主要な製品タイプを提供しています。

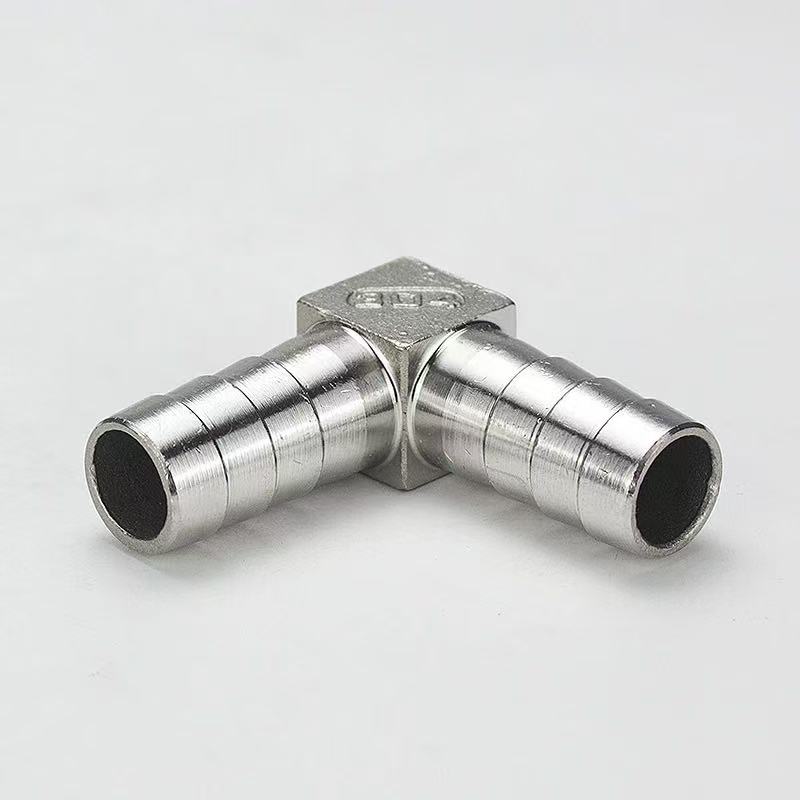

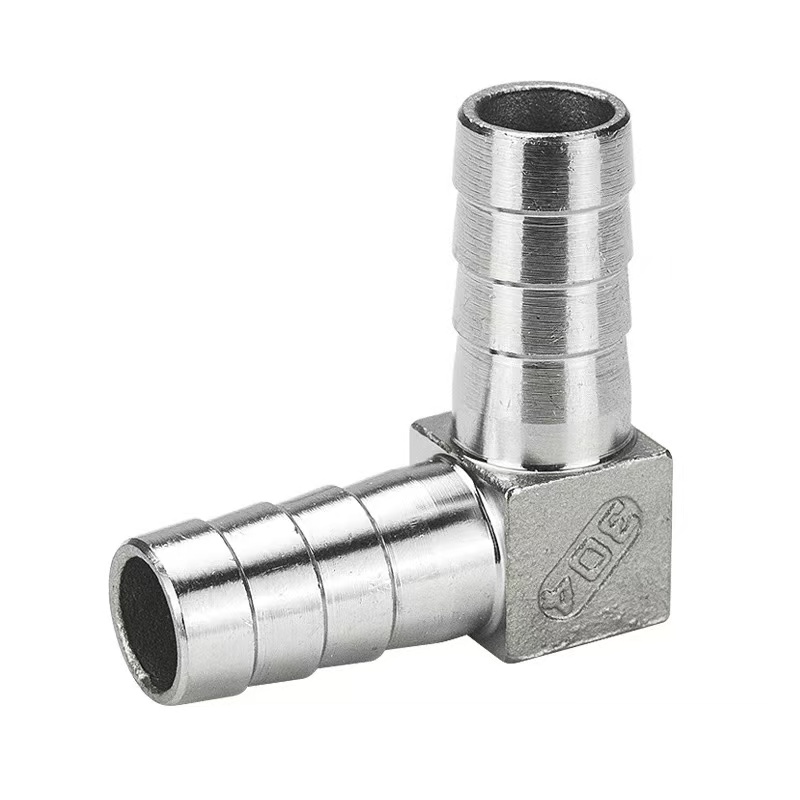

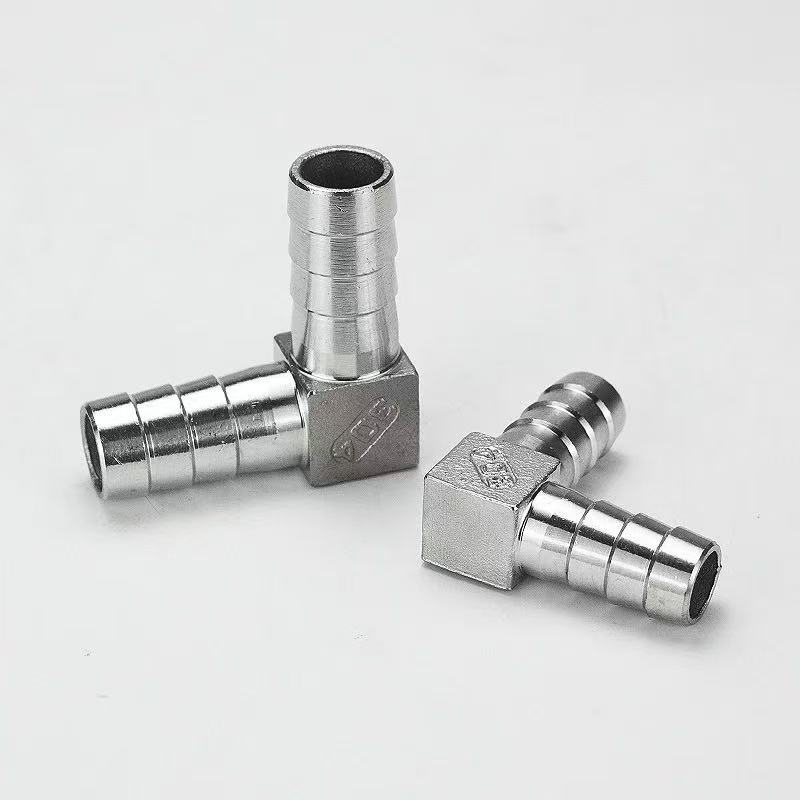

L 型パゴダ水道管コネクタ: 両端は有刺鉄塔構造を特徴とし、2 本のフレキシブル ホース間に 90 度の方向接続を作成するように設計されています。

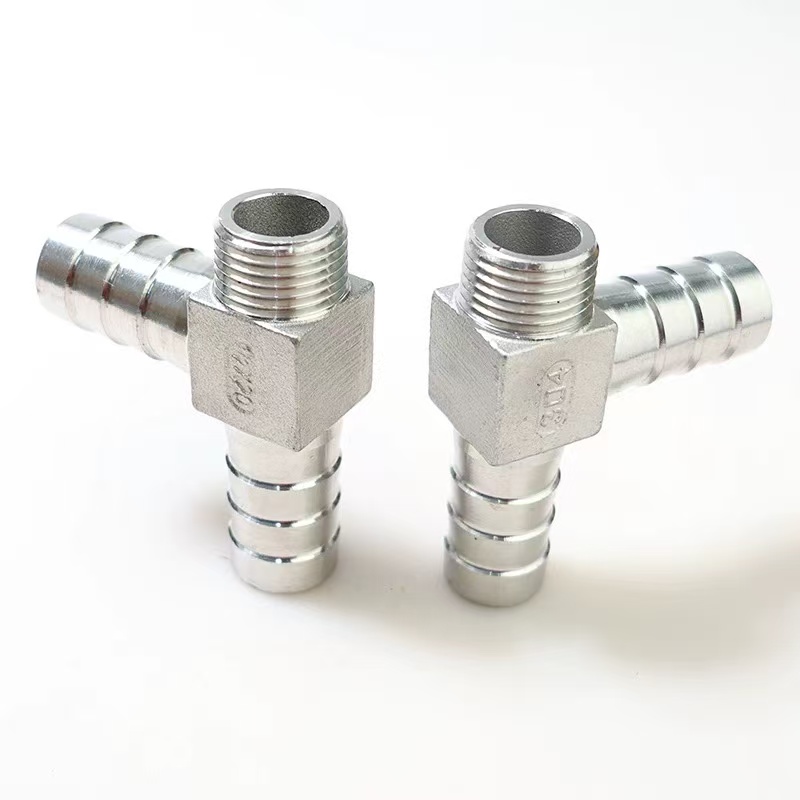

L 型おねじパゴダ コネクタ: 一方の端にはフレキシブル ホースに接続するためのとげのあるパゴダ構造があり、もう一方の端には雄 (雄) ねじがあり、ホースと内 (雌) ねじポートを備えた機器の間に 90 度の方向の接続を作成するように設計されています。

どちらのタイプも 90 度の角度を付けたデザインが特徴で、バーブ パゴダの端は同じ仕様になっています。材質は 304 ステンレス鋼、316L ステンレス鋼、真鍮からお選びいただけます。主な違いは接続方法にあります。前者はホースとホースの直接接続を容易にし、後者はホースと機器の間の移行接続を容易にするため、さまざまな設置シナリオに合わせた柔軟な選択オプションが提供されます。

L型パゴダ水道管コネクタとL型おねじパゴダコネクタの違いは何ですか?

主な違い: Shenchi L 型パゴダ水道管コネクタは、デュアルバーブ インターフェイス (両端はバーブ パゴダ ヘッドで、フレキシブル ホースに直接接続するように設計されています) を備えています。 L 型おねじパゴダ コネクタは、一方の端に雄ねじ、もう一方の端に返しのあるパゴダを備えており、フレキシブル ホースを雌ねじのある剛性パイプまたはバルブ本体に接続するために設計されています。シェンチ’■ 高性能 L 型パゴダ水道管コネクタは真鍮または 304/316L ステンレス鋼から鍛造されています。 90 度の直角構造はパイプラインのリダイレクトに最適です。デュアルバーブ設計により、しっかりとした安全なグリップが保証されます。—特にホースクランプと組み合わせる場合—剥がれや漏れを防ぎます。これらの継手は、圧力、腐食、老化に対する優れた耐性を備えています。 316L ステンレス鋼のバリエーションは、海水や化学処理を伴う環境など、腐食性の高い環境に特に適しています。取り付けが簡単なこれらの継手は、配管、空圧システム、工業用流体用途の低圧ホース接続に最適で、優れた安定性と耐久性を備えています。

製品仕様

インストール手順

Shenchi ブランドの L 型パゴダ水道管コネクタは、国家規格に従って製造されており、取り付けが簡単です。以下の手順に従うことで、信頼性の高い接続が確保されます。

ステップ 1: ホースの切断

専用のホース カッターを使用してホースの端を直角に平らにカットし、斜めの切り込みやバリを避け、パゴダの返しに完璧にフィットするようにします。編組ホースまたは強化ホースの場合は、エッジをシールしてほつれを防ぐためにホットカット方法を使用することをお勧めします。

ステップ 2: パゴダのエンド接続

ホースの面がパゴダ​​フィッティングのベースに接触するまで、ホースをパゴダの端に垂直に挿入します。パゴダバーブは階段状のデザインが特徴で、ホースが挿入されると複数のシールリングが形成されます。高圧用途の場合は、ステンレス鋼のホース クランプまたはスプリング クリップを使用して接続を固定します。クランプは 2 番目と 3 番目の塔の返しの間に配置する必要があります。

ステップ 3: ねじ端接続

仕様に基づいてねじ端の適切なシール方法を選択します。G ねじ (管用平行ねじ) にはシール用のゴムまたは銅のガスケットが必要です。 NPT または R ねじ (管用テーパーねじ) は、締め付ける前に PTFE ねじシール テープを 3 ～ 5 回転巻き付ける必要があります。締め付けの際は、ホース接続部にトルクが伝わらないように、継手の六角部にレンチを掛けて締め付けてください。

ステップ 4: 圧力テスト

設置が完了したら、システムの動作圧力の 1.5 倍で静圧テストを実行します。この圧力を 3 分間維持しても漏れが観察されなければ、アセンブリは使用できる状態になります。このシリーズの対応する L タイプ雄ネジ付きパゴダ コネクタの取り付け手順は同じであり、ネジのタイプが異なるだけであり、特定のインターフェイス要件に基づいて柔軟に選択できます。

応用分野

1. 水処理装置

L 型パゴダ水道管コネクタは、浄水器、軟水器、RO (逆浸透) システムの PE チューブと PU チューブ間の 90 度方向接続用に設計されています。 316L ステンレス鋼で製造されているため、食品グレードの衛生要件を満たしています。同じシリーズ内の相補的な L タイプ雄ネジ付きパゴダ コネクタは、機器のインターフェースに雌ネジが付いている用途に利用できます。

2. 空気圧自動化システム

エアコンプレッサー、空気圧バルブマニホールド、および自動組立ラインでの空気圧チューブのルーティングに使用されます。 L 字型構造により内部の機器スペースが節約され、クイックコネクト コレットとの互換性により、迅速な組み立て、分解、メンテナンスが容易になります。

3. 衛生陶器および家電製品

スマートトイレ、食器洗い機、洗濯機、および同様の機器の給水ホースを接続します。 L 型パゴダ水道管コネクタは真鍮製で熱伝導性に優れており、温水ラインに適しています。 L タイプおねじパゴダ コネクタは、輸入機器に見られる幅広いインターフェイス規格に対応できるように設計されています。

4. 産業用冷却および潤滑システム

工作機械の冷却ラインや油圧潤滑システムに適用されます。ステンレス鋼構造は優れた耐食性を提供し、オイルミスト、切削液、および同様の複雑な動作条件を伴う厳しい環境でも信頼性の高いパフォーマンスを実現します。
