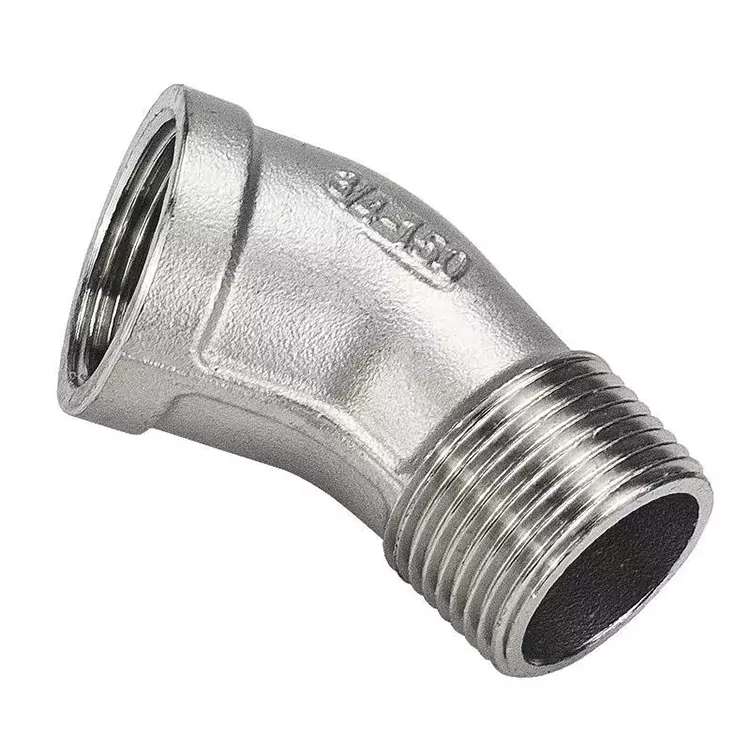

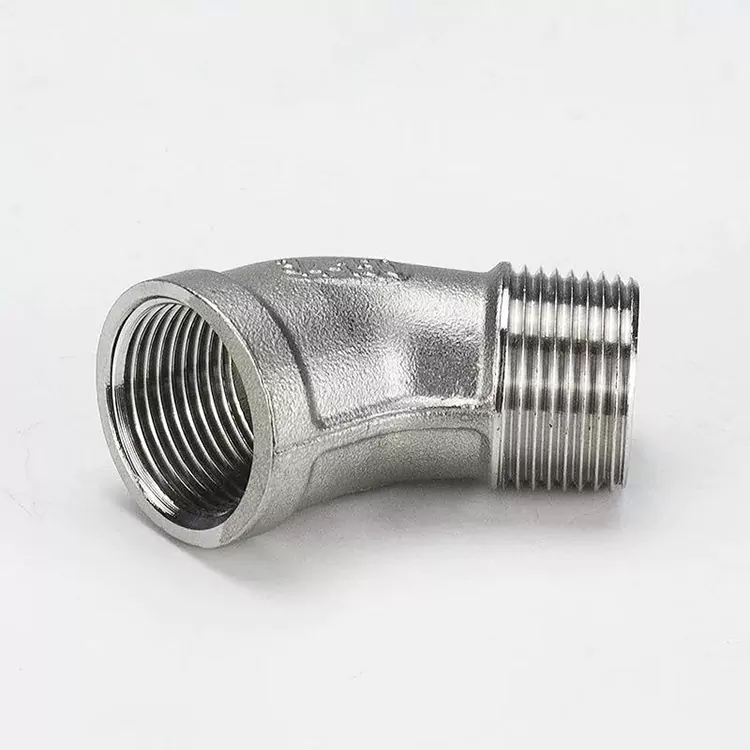

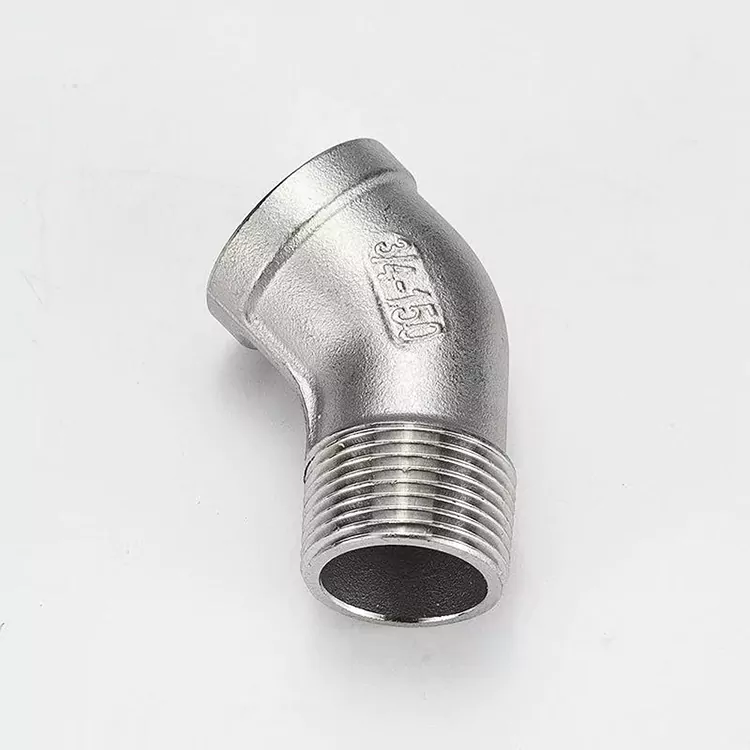

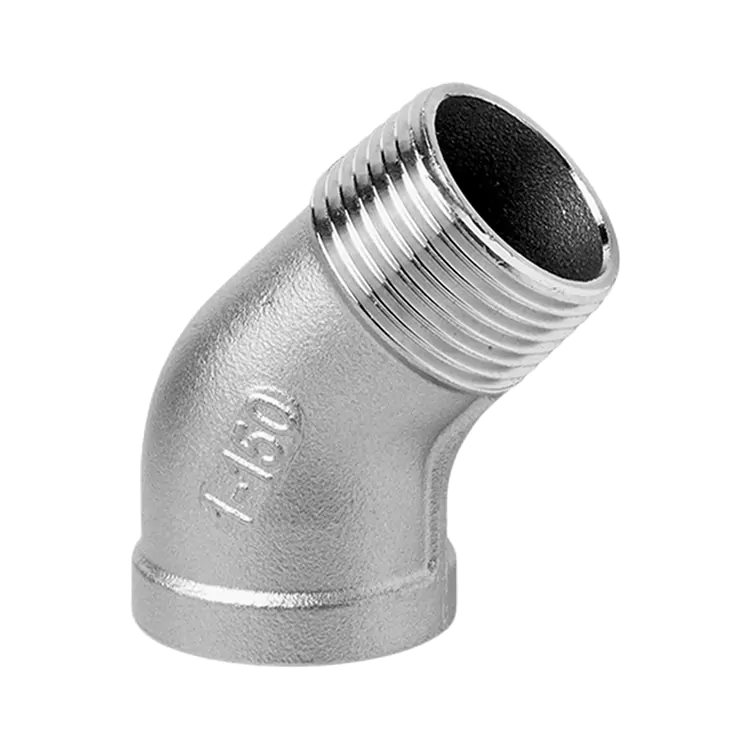

45度ストリートエルボ

真鍮とステンレス鋼のオプション

Shenchi の高品質 45 度ストリート エルボは、さまざまな作業条件に合わせて真鍮とステンレス鋼の両方の素材でご利用いただけます。

真鍮バージョン:
銅含有量57%～60%の高品質の国家標準真鍮製。優れた熱伝導性、高い加工精度を備え、オプションでクロムメッキまたは研磨仕上げを施し、すっきりとした外観を実現します。配管、ガスシステム、衛生用途、および軽度の商業用途に適しています。動作温度範囲は-20℃～110℃です。優れた耐食性とコスト効率を実現します。

ステンレス鋼バージョン:
304 または 316L ステンレス鋼製で耐食性に優れています。 316L グレードにはモリブデンが含まれているため、海水、化学処理、食品、製薬環境に最適です。 -20℃～120℃の広い温度範囲と高い強度に対応し、高圧、高温、過酷な条件に適しています。

どちらのバージョンも精密な一体鍛造によって製造されています。ねじ精度はNPT/BSPT国際規格に厳密に従っています。 45°の設計により、流体抵抗が効果的に低減されます。お客様は媒体の種類、圧力、温度、予算に基づいて材料を選択できます。

製品パラメータ

互換性

45 度ストリート エルボは、幅広い配管システム、バルブ、機器との完全な互換性を備えて設計されています。

· ネジの互換性: グローバルパイプシステムのNPT、BSPT、BSPP国際規格をサポート

· サイズの互換性: 1/8 インチから 4 インチまでの全範囲に対応し、標準的なパイプライン、バルブ、ポンプ、機器に適合します。

· 材料の互換性: 銅、亜鉛メッキ、プラスチックパイプには真鍮。ステンレス鋼はステンレスシステムの電気腐食を防止します

· シーリングの互換性: PTFE テープ、ネジシーラント、O リングと連携し、柔軟な取り付けが可能

· システム統合: 完全な配管システムのティー、エルボ、継手と互換性があります

· 改修互換性: 改修プロジェクトにおける既存の標準継手の直接交換

優れた互換性により、45 度ストリート エルボは新規配管システムと改造配管システムの両方に簡単に統合できます。

テクニカルサポート

45 度ストリート エルボの専門輸出業者として、Shenchi はフルサイクルの技術サポートを提供します。

· 選択ガイダンス: 媒体、圧力、温度、設置条件に基づくサポート

· 図面の確認: カスタムオーダーのCAD/3Dモデルのサポート

· サンプルテスト: パフォーマンス検証用に生産前サンプルが利用可能

· トラブルシューティング サポート: インストールまたは使用上の問題に対するリモート技術サポート

· 認証サポート: 輸出通関のための材料報告書、検査書類、原産地証明書

当社の技術チームは、すべてのお客様が製品だけでなく完全なエンジニアリング サポートも受けられるようにします。

コアパフォーマンスの利点

45 度ストリート エルボの主な利点は、二重機能の統合と低流れ抵抗設計にあります。

· デュアルスレッド設計: 1 つのメス端と 1 つのオス端により、単一のフィッティングで方向変更とねじ変換の両方が可能

· 45° ローアングルフロー: 90° エルボと比較して流れ抵抗を約 30% 削減します。

· スムーズな内部流路: バリやデッドゾーンがなく、安定した流体の動きを保証します。

· 精密なねじ切り: しっかりとした信頼性の高いシールのための国際規格に完全に準拠しています。

· 高圧および高温耐性: ステンレス鋼バージョンは、極端な条件下でも優れた性能を発揮します。

· 再利用可能な接続: ネジ式設計により、システムアップグレードのための繰り返しの分解とメンテナンスがサポートされます。
