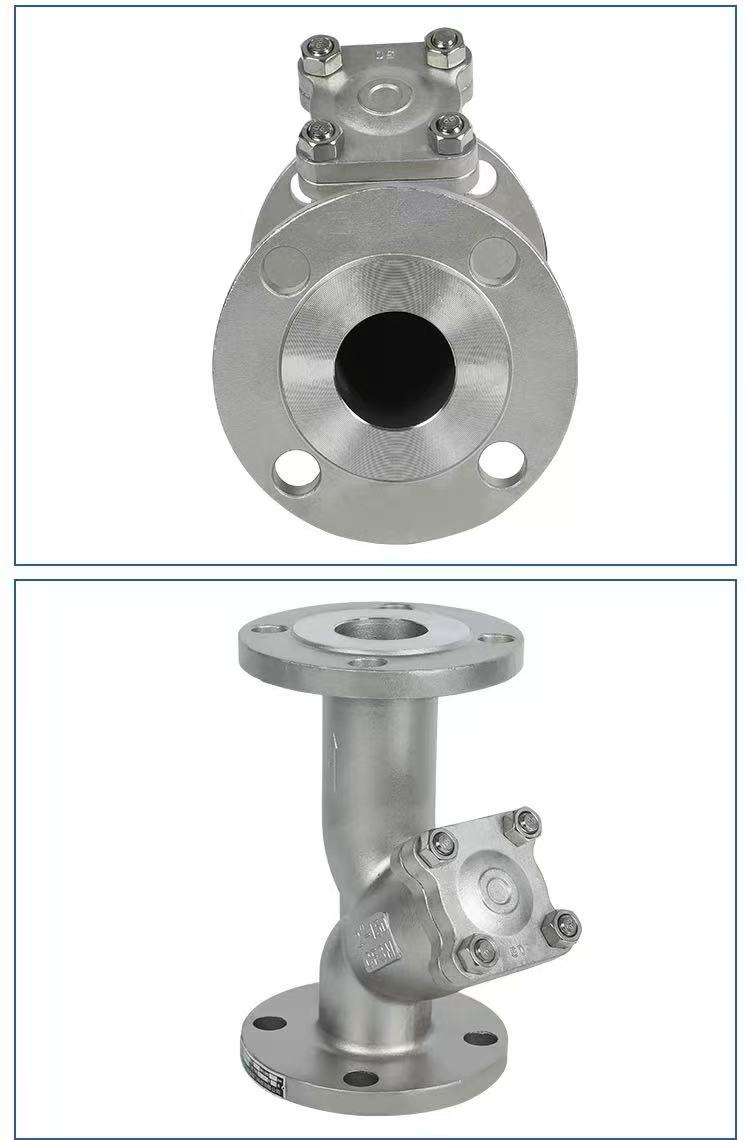

アメリカ規格フランジY型フィルター

動作原理

Shenchi 工場の統合された米国標準フランジ Y 型フィルターは、フィルター スクリーン遮断の原理に基づいて機能します。媒体は入口端からハウジングに入り、Y 字型構造内のフィルター スクリーンを通って流れます。固体不純物はフィルター スクリーン内でブロックされ、きれいな媒体は出口端を通過して出口端から排出されます。フィルタースクリーンの総面積はパイプの断面積の 3 ～ 4 倍であり、その結果、抵抗が低くなり、流れが速くなります。排水するには、底栓を緩めるか、フランジカバーを取り外し、フィルタースクリーンを取り外し、清掃してから再度取り付けます。本体はWCB、SUS304（CF8）、SUS316L（CF3M）材を使用し、一体鋳造により一体成形されており、継ぎ目のないハウジングと確実な耐圧性を実現しています。 Shenchi 製品は、石油、化学、水処理産業で使用されるパイプラインの不純物ろ過に適しています。

製品パラメータ

製品名: アメリカ標準フランジ Y 型フィルター	仕様：（1/8"-4"）DN6-DN100仕様：（1/8"-4"）DN6-DN100
呼び圧力：PN16	本体材質：WCB、SUS304（CF8）、SUS316L（CF3M）
規格：ANSI、BS、DIN、ISO、JIS	適用温度：-20℃～+150℃（通常）、～+350℃（高温タイプ）、～-196℃（低温タイプ）
内部金属材質：WCB、SUS304（CF8）、SUS316L（CF3M）	中温：高温、低温、中温、常温
操作方法：手動	シール：EPDM、PPL
接続方法: フランジ接続	用途：水、空気、ガス、油、液体など。
原産地：中国	サンプル: サンプルが利用可能

取り付けのポイント

方向の確認、フランジの位置合わせと締め付け、パイプラインのサポートと保護。

Shenchi アメリカ標準フランジ Y 型フィルターを取り付けるときは、次の 3 つの重要な点に注意してください。 まず、流れの方向を確認します。バルブ本体の矢印は媒体の流れ方向と一致する必要があり、不純物の沈降を促進するためにフィルター スクリーンは下向きに設置する必要があります。次に、フランジの位置合わせと締め付けを確認します。シェルの変形を避けるために、フランジ面は平行かつ同心であり、ガスケットは中心にあり、ボルトは段階的に斜めに締める必要があります。 3 番目に、パイプラインのサポートとプレフィルター保護を提供します。フィルターはパイプラインの重量に耐えてはなりません。大きな粒子を除去するために、設置前にパイプラインをパージする必要があります。 Shenchi は詳細な取り付け手順を提供し、ODM/OEM カスタマイズをサポートし、フィルターのメッシュ サイズを必要に応じて調整して、フィルターの長期安定した動作を保証します。

効果的にろ過された物質

Shenchi ASME 標準フランジ Y タイプ フィルターは、主にパイプライン媒体内の固体浮遊物質を濾過します。これには、パイプライン溶接からの溶接スラグ、鉄やすり、さび残留物が含まれます。砂、土、麻繊維、建設時に残ったシーラントの残留物。メディア自体によって運ばれる粒子状物質、結晶、沈殿物。老朽化して剥がれ落ちたパイプラインの内壁からの錆スケールとスケールの破片。潤滑油中の金属の削りくずやその他の不純物。ろ過精度は、要求されるメディアの清浄度に応じて50～300メッシュから選択可能です。中国製のASME規格フランジY型フィルターはWCB、SUS304、SUS316L材質を使用し、耐食性と各種媒体への適応性を備えています。

ろ過に適さない物質

Shenchi ASME B フランジ Y タイプ フィルターは、次の物質の濾過には適していません。媒体に溶解した化学薬品 (塩水中の塩、溶液中の酸およびアルカリなど)。油水エマルション。粘稠なペーストまたはコロイド。繊維状の柔らかい不純物（フィルタースクリーンに浸透したり、フィルタースクリーンに絡みついたりする可能性があります）。ガス状媒体中のガス状汚染物質。これらのメディアの場合は、他のタイプのフィルターを選択する必要があります。 ASME B フランジ Y タイプ フィルターを販売する際、Shenchi は誤った選択を避けるためにお客様にメディアの特性を確認します。 ASME B フランジ Y タイプ フィルターと価格表には、詳細な選択ガイドラインが含まれています。
