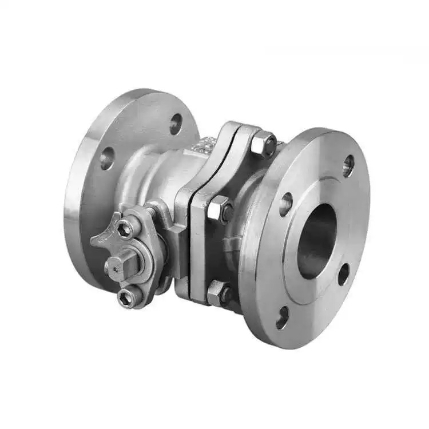

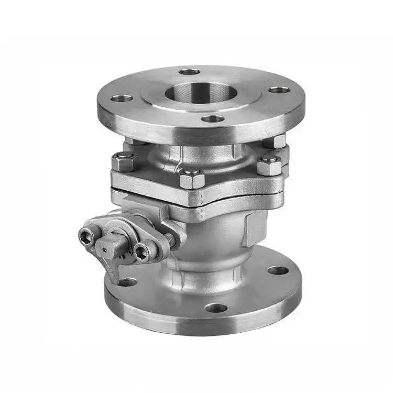

米国標準フランジ型ボールバルブ

動作原理

メディアの流れはボールを 90 度回転させることで制御されます。

ボールの中心にパイプと同径の貫通穴があります。ハンドルまたはアクチュエータが貫通穴がパイプの軸と揃うまでボールを 90°回転させると、媒体は障害物なく自由に流れ、バルブは完全に開き、流れ抵抗はほぼゼロになります。貫通穴がパイプに対して垂直になるまでボールがさらに 90°回転すると、中実球面が通路を完全に遮断し、バルブが閉じ、確実に遮断されます。

米国標準フランジ型ボールバルブは双方向シール設計を採用しており、流れ方向の制限なくあらゆる方向から媒体が流入できます。ソフトシール（PTFE/PPL）は漏れゼロを実現し、ハードシールは高温高圧に適しています。バルブステムには耐噴出構造を採用し、高圧下でも安全性と信頼性を確保しています。 Shenchi ASME 標準フランジ ボール バルブは、API 608 規格に従って厳密に製造されており、素早い操作と密閉性を備え、石油、化学、天然ガス産業の ASME 標準パイプラインに最適な遮断バルブとなっています。

製品パラメータ

製品名: アメリカの標準フランジ付きボールバルブ	仕様: (1/8 "-4") DN6-DN100
呼び圧力：PN16	ボディ材質：WCB、SUS304（CF8）、SUS316L（CF3M） ボディ材質：WCB、SUS304（CF8）、SUS316L（CF3M）
規格：ANSI、BS、DIN、ISO、JIS	適用温度：-20℃〜+150℃（通常）、最大+350℃（高温）、〜-196℃（低温）
内部金属材質：WCB、SUS304（CF8）、SUS316L（CF3M）	中温：高温、低温、中温、常温
操作方法：マニュアル	シール：EPDM、PPL
接続方式：フランジ接続	用途：水、空気、ガス、油、液体など。
原産地: 中国原産地: 中国原産地: 中国原産地: 中国	サンプル: サンプルが利用可能

コア構造と設計のハイライト

Shenchi の高品質米国標準フランジ型ボールバルブは、バルブ本体、ボール、ステム、シートシールで構成されるコア構造を特徴としています。ボールはフローティング ボール設計 (DN50 以下) または固定ボール設計 (DN50 以上) のいずれかです。ボールの貫通穴はパイプの内径と一致しているため、完全に開いたときの流れ抵抗はほぼゼロになります。ステムの飛び出し防止構造により、高圧によるステムの飛び出しを防止します。静電気防止装置によりボールとステム間の導電性が確保され、静電気の蓄積が防止されます。 ASME フランジ ボール バルブの見積書が入手可能な場合、Shenchi は顧客の正確なモデル選択と予算計算を容易にする詳細な技術パラメータ テーブルを提供します。
