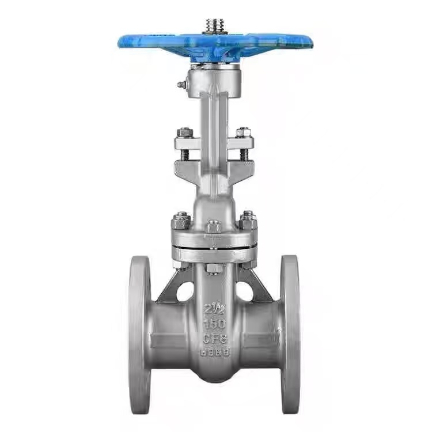

アメリカ規格ライジングステムフランジゲートバルブ

ASME ライジングステム フランジ ゲート バルブの動作原理

オペレータがハンドルを回すと、ハンドルがバルブステムを回転駆動します。バルブステムの上端の台形ネジがバルブステムナットと噛み合い、回転運動を軸方向の直線運動に変換します。バルブステムとゲートが接続されているため、バルブステムがゲートを駆動して一緒に上昇または下降します。

バルブを開くには、ハンドルを反時計回りに回します。バルブ ステムはゲートを駆動して直線運動で上方に移動させ、ゲートをバルブ シートから外します。ゲートがバルブの公称直径の 2 倍に等しい高さまで上昇すると、流体通路は完全に妨げられなくなり、バルブは完全に開いた位置になります。操作中、ハンドルは通常、それ以上回転できない位置まで回転し、その後半回転から 1 回転戻して全開位置にし、温度変化によるバルブ ステムのロックを防ぎます。

バルブを閉じるには、ハンドルを時計回りに回します。バルブ ステムはゲートを駆動して直線運動で下方に移動させ、ゲートをバルブ シートに押し付けます。ハンドホイールによって加えられるトルクによって強制シール力が生成され、パイプライン内の媒体の圧力によってゲートがもう一方の弁座に押し付けられ、セルフシール効果が形成されます。この二重の動作により、閉じたときに漏れがゼロになります。

ライジング ステム ゲート バルブの中心的な特性は、バルブ ステムがゲートと同期して上昇および下降することです。オペレーターは、バルブ カバーを越えて伸びるバルブ ステムの長さを観察することで、バルブの開閉状態を視覚的に判断できます。ステムが長く伸びるほど、バルブが広く開きます。ステムが完全に引っ込むと、バルブが閉じます。

ASME (米国規格) ライジング ステム フランジ ゲート バルブは全開または全閉位置でのみ使用でき、制御バルブとしては使用できないことに注意することが特に重要です。部分的に開いた状態で長期間放置すると、高速で流れる媒体によってシール面が侵食され、ゲートとシートが摩耗し、最終的にはバルブの漏れが発生します。さらに、ゲートバルブの両側からどちらの方向でも媒体を流入させることができるため、設置時に流れの方向を考慮する必要がなくなり、サイトのレイアウトが容易になります。

製品パラメータ

高温・高圧耐性

Shenchi ASME 標準ライジング ステム フランジ ゲート バルブは、高温耐性と高圧耐性という 2 つの主要な性能上の利点を備えています。 WCB 材料は 425℃ までの温度に耐えることができますが、ステンレス鋼はより広い温度範囲に適しています。クラス150の圧力定格、使用圧力は室温で1.9MPaに達し、PN16規格を超えます。シールは、高温耐性のある PPL タイプまたは耐水性のある EPDM タイプで入手できます。中国製のShenchiは、原材料から最終製品に至るまで包括的な品質管理を実施し、高温高圧条件下でも長期安定稼働を保証します。

クラス150基準を超える安心の高圧性能

Shenchi の ASME B16.10 標準ライジング ステム フランジ ゲート バルブは、信頼性の高い耐高圧性を誇ります。フランジ接続は ASME B16.10 規格に準拠しており、ボルトが均等に締め付けられ、ガスケットにかかる圧力が均一に分散されます。クラス 150 定格は、室温で 1.9 MPa の作動圧力を提供し、十分な測定圧力マージンを備えています。バルブ本体の肉厚は ASME 規格に従って設計されており、安全性を高めるために国家規格を上回っています。 Shenchi は、ASME 標準ライジング ステム フランジ ゲート バルブを割引価格で提供しています。大量購入は割引の対象となり、高圧条件下でも長期にわたる安定した動作が保証されます。

工場直接調達とOEMカスタマイズサポート

Shenchi は、ASME (American Standard) ライジング ステム フランジ ゲート バルブのサプライヤーとして、サンプル作成サービスを提供しています。当社は、ASME ライジング ステム フランジ ゲート バルブを透明な工場価格で割引価格で提供し、中間マージンを排除します。 ODM および OEM のカスタマイズをサポートします。材質、径、フランジ規格、操作方法など、ご要望に合わせて調整可能です。当社の ASME ライジングステムフランジゲートバルブは、構造がシンプルでメンテナンスコストが低く、メンテナンスが容易です。中国製のShenchi ASMEライジングステムフランジゲートバルブは品質が信頼でき、納期も安定しています。世界中のお客様は、詳細な技術パラメータと最新の優先見積もりについて、Shenchi までお問い合わせください。
