バルクヘッドバーブフィッティング

Shenchi は、信頼性の高いシールを提供しながら機器パネルにホースを通すために特別に設計された、高品質のバルクヘッドバーブフィッティングを導入しました。黄銅、SUS304、SUS316Lステンレスを使用しており、耐食性に優れ、幅広い作業条件に適した継手です。

製品構造

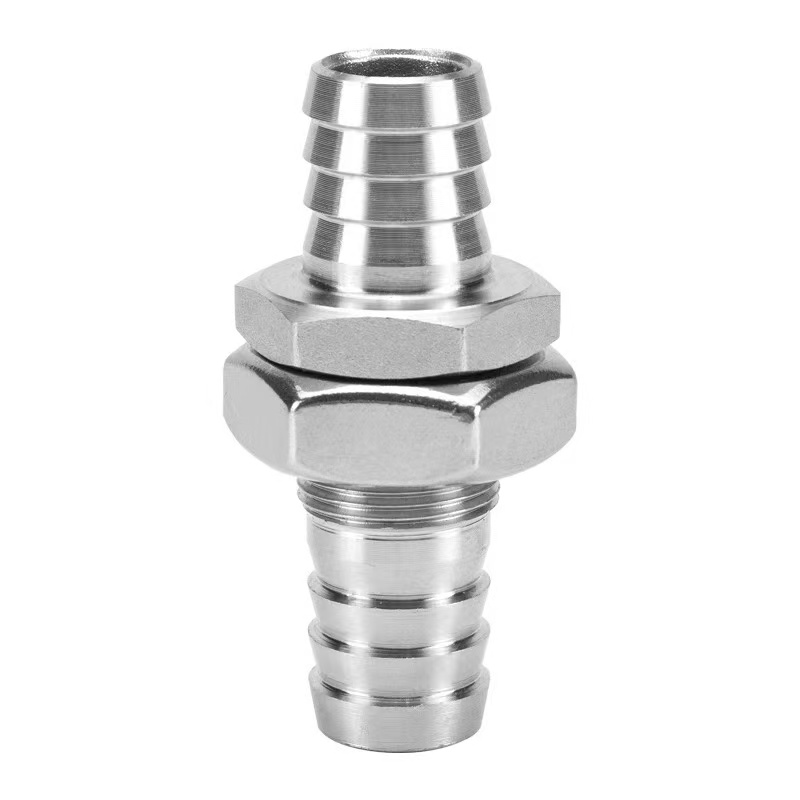

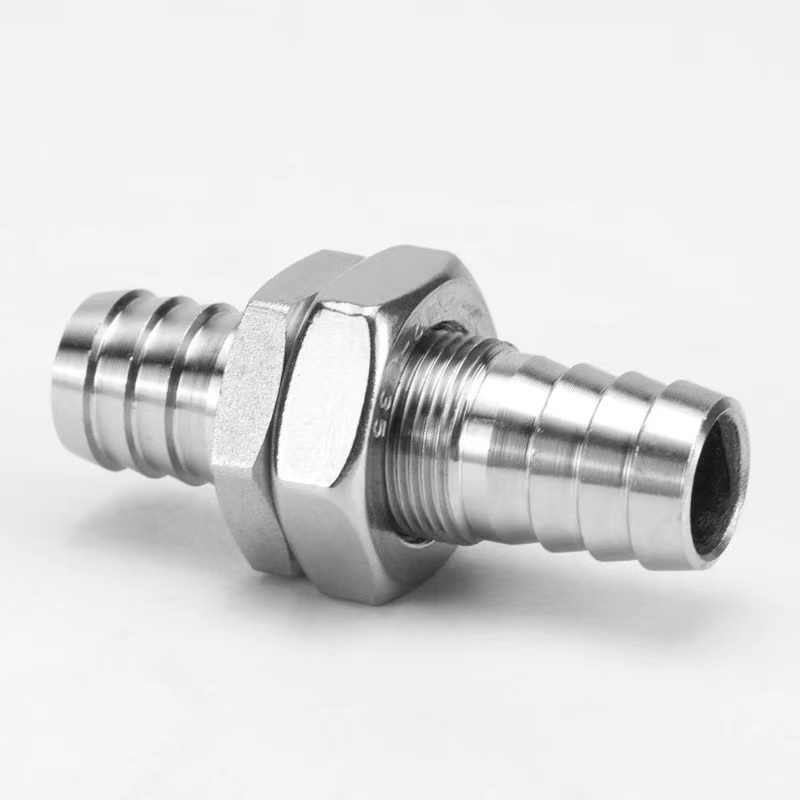

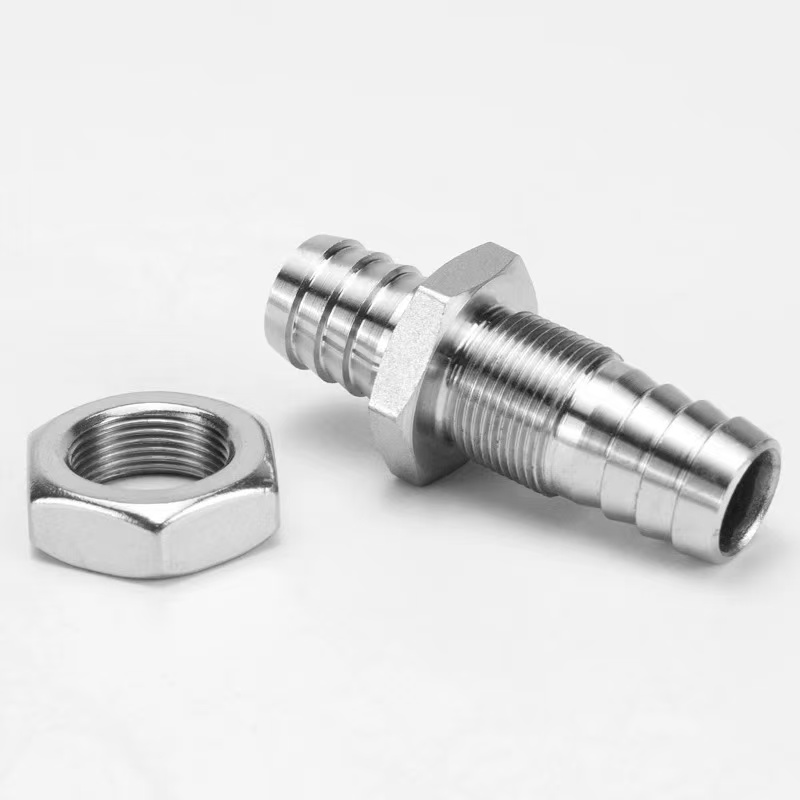

バルクヘッドバーブフィッティングの構造には、バルクヘッドネジ、ロックナット、バーブホース接続が含まれます。設置時に必要なのはパネルの穴だけです。ナットを締めると、固定とシールのプロセスが完了します。

バーブエンドには滑り止めの溝設計が施されており、ホースクランプと使用したときに確実に接続できます。これらの継手は、制御盤、水処理装置、医療機器などの関連分野で広く使用されています。

製品仕様

構造上の利点

バルクヘッドバーブフィッティングは、固定シールを提供しながら機器パネル、エンクロージャ、またはバルクヘッドを通してホースを配線するために特別に設計されたパイプフィッティングです。その主な構造には、バルクヘッドネジセクション、ロックナット、シーリングガスケット、バーブホース接続が含まれます。取り付けの際、パネルに対応する直径の穴を開けるだけで済みます。穴に継手のネジ部を通し、反対側からナットを締め付けることで固定・シールが完了します。

1. バルクヘッド固定構造:ねじ部の長さは一般的なパネルの厚さに合わせて調整されています。ロックナットを締めると、パネルとの強固な固定が形成され、外部から引張力が加わった場合でもフィッティングが確実に固定されます。

2.有刺鉄線ホース接続:パネルの片面または両面には、ホースを挿入してホースクランプとの密閉接続を形成するための有刺先テーパー歯が付いています。バーブエンドは二重滑り止め溝設計を採用しており、通常の継手よりも大幅に高い引き抜き抵抗を提供します。

3. シーリングシステム:パネルの両側にゴム製ガスケットまたはOリングが付いています。ナットを締めるとシールガスケットが圧縮され、パネル開口部の防水・防塵シールが実現され、保護等級はIP65以上となります。

設置方法

Shenchi の耐久性のあるバルクヘッドバーブフィッティングは取り付けが簡単です。安全で密閉された接続は、わずか 6 つのステップで実現できます。

ステップ 1: パネル穴の準備

ねじ部の外径に基づいてパネルに対応する丸穴を開けます。シールガスケットの損傷を避けるために、穴の端が滑らかでバリがないことを確認してください。

ステップ 2: シーリングガスケットを取り付ける

付属の EPDM シール ガスケットをネジ部にスライドさせ、フィッティング ベースに押し付けます。パネルの両側にシールが必要な場合は、両側にガスケットを 1 つずつ配置します。

ステップ 3: パネルを通して挿入する

ねじ部分をパネルの片側から穴に挿入し、フィッティングベースがシールガスケットを間に挟んでパネルに確実に接触するようにします。

ステップ 4: ロックナットを締める

ロックナットをパネルの反対側からネジ部にねじ込み、スパナで徐々に締め付けてください。推奨トルク：真鍮材の場合は5～8N・m、ステンレス材の場合は8～12N・mです。締め付け中は継手本体を静止させてください。

ステップ 5: ホースを接続する

バーブ外径はホース内径より0.5～1mm大きい仕様を選定してください。ホースをバーブ端に垂直に根元に達するまで挿入します。高圧用途の場合は、ステンレス鋼のホース クランプを使用し、2 番目と 3 番目のバーブの間に固定します。

ステップ 6: シール完全性テスト

使用圧力の1.5倍で静圧試験を行ってください。 3 分間漏れがなければ、取り付けは合格です。
