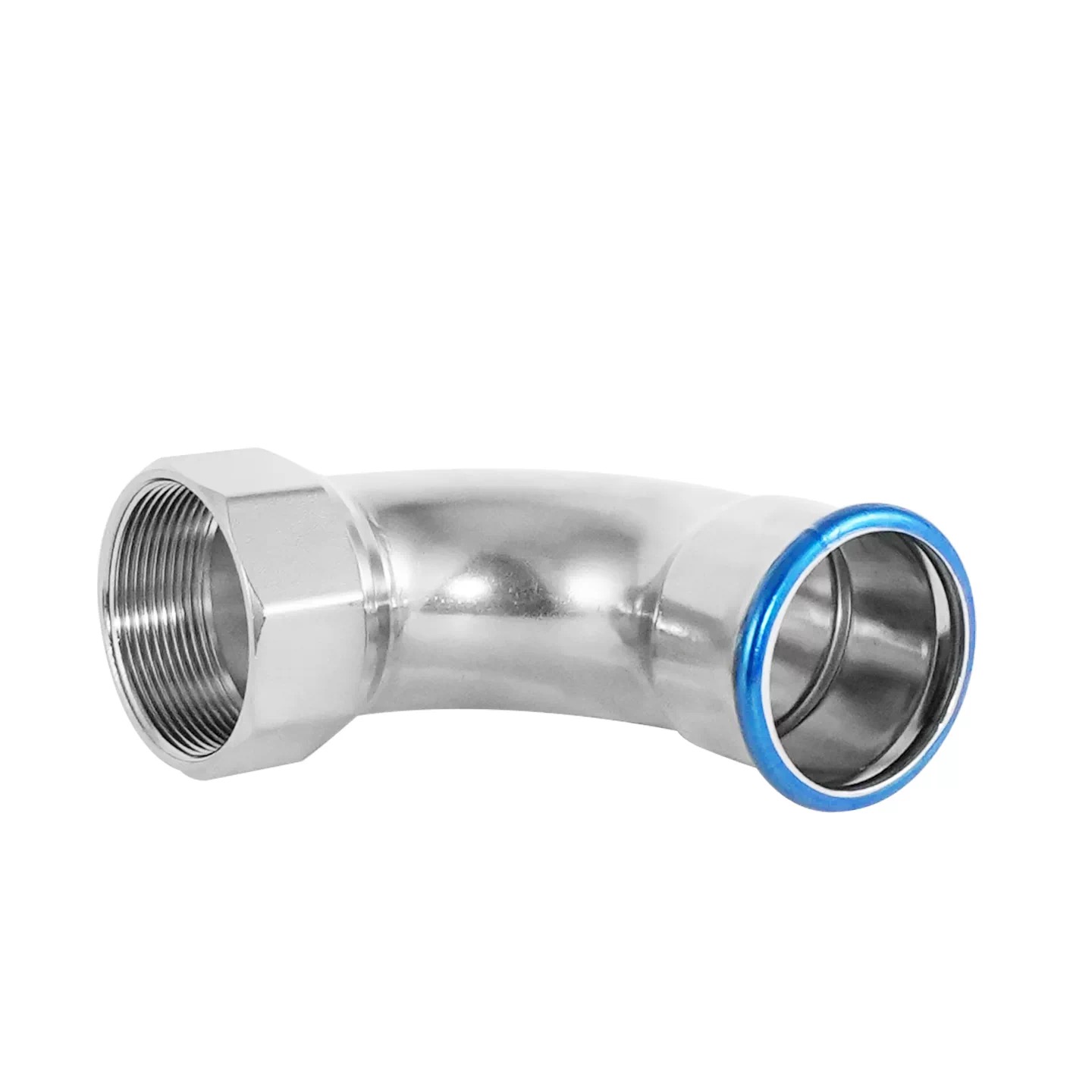

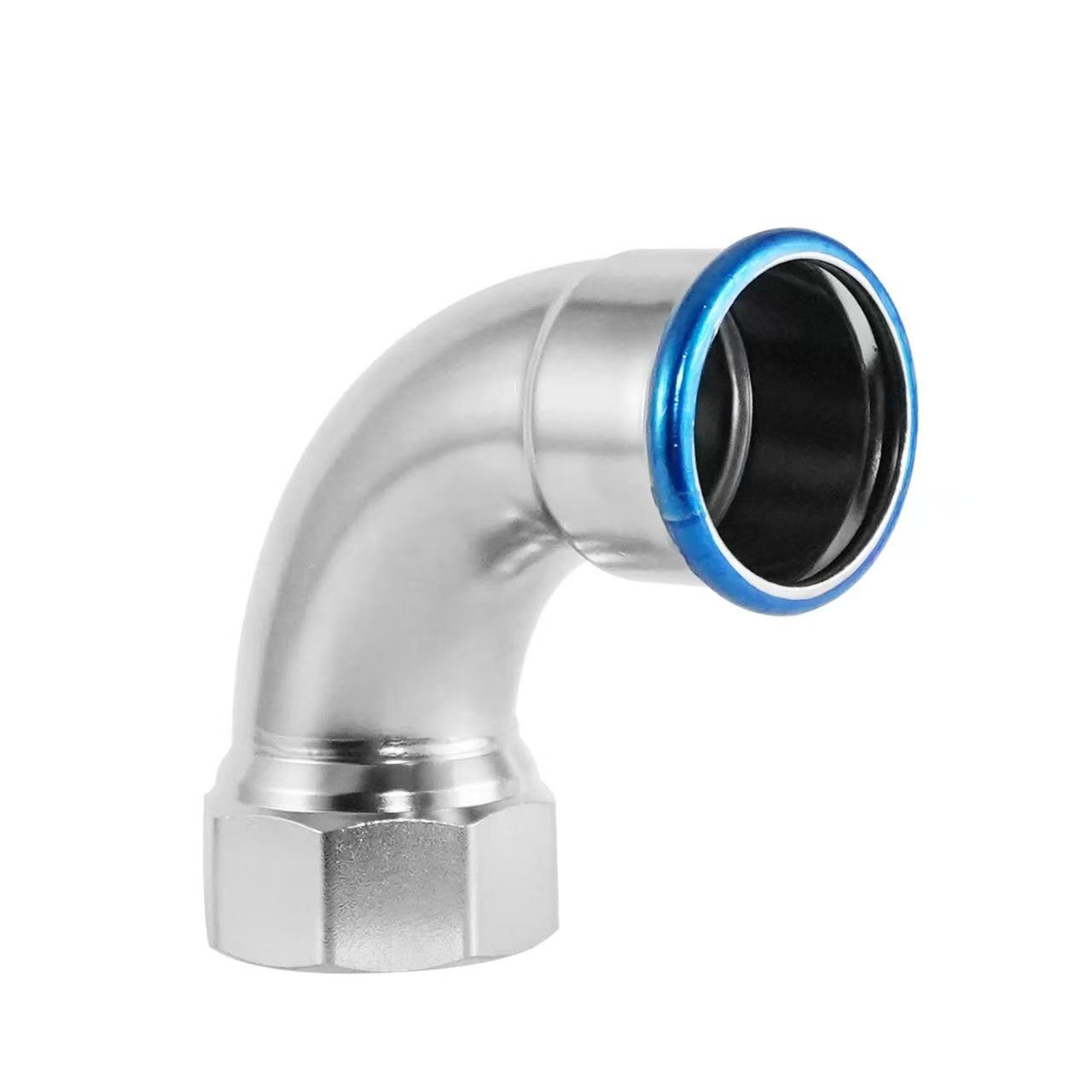

ワンプレス90度メスエルボ

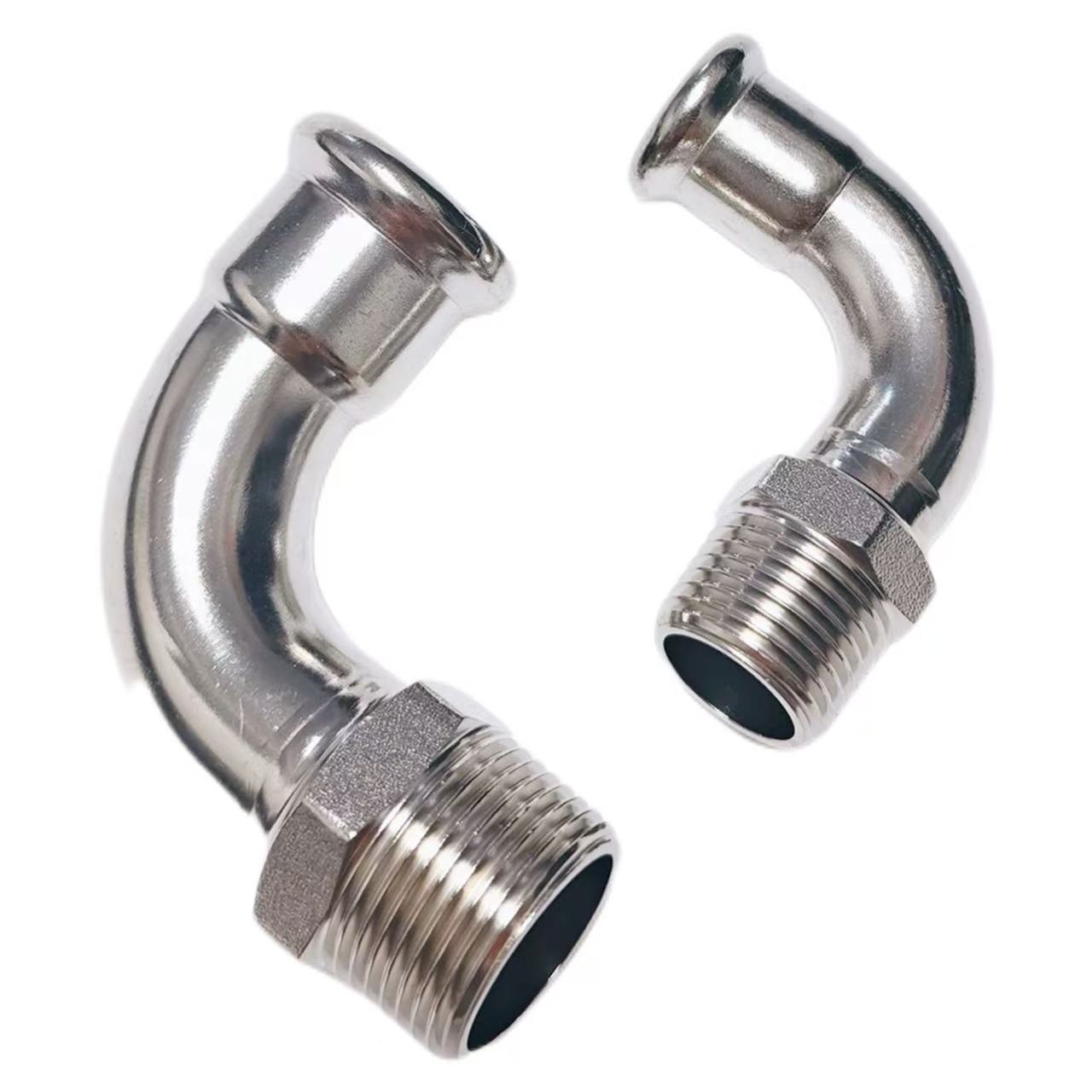

関連商品：片プレス90度おねじエルボ

Shenchi シングルプレス90度めねじエルボは、めねじエルボと同シリーズの商品です。その構造は次のとおりです。一端は薄肉ステンレス鋼パイプとの迅速な圧入シールのためにシングルプレス接続を使用しています。もう一方の端はバルブ、継手、または雌ねじを持つ機器を接続するための雄ねじ (おねじ) であり、90° 回転と雄ねじインターフェース間の統合変換を実現します。

SUS304またはSUS316Lステンレス鋼を使用しており、耐食性に優れています。ワンプレスの取り付けでは溶接やねじ切りは必要ありません。特別なツールを使用して 1 回のプレスでシールが完了するため、時間と労力を節約できます。雌ねじエルボ (内側 1 つ、外側 1 つ) と一致するため、さまざまなインターフェース方向の接続要件を満たし、給排水、ガス、および HVAC システムで広く使用されています。

製品パラメータ

主要なインストール上の注意事項

Shenchi 廉価片圧着 90 度めねじエルボを取り付ける際の 5 つの注意点。まず、パイプ端面を垂直に切断し、シールリングに傷がつかないように内部および外部のバリをすべて除去する必要があります。次に、挿入する前に、パイプに深さのマークを描き、パイプが下部の位置決めステップに到達していることを確認します。第三に、圧着ジョーは継手ソケットの盛り上がったリブとずれることなく位置合わせされている必要があります。第 4 に、手動で圧着する場合は、ジョーが完全に閉じるまで均等に力を加えます。電動工具の場合は設定圧力に達します。第五に、圧着後、六角形が鮮明で規則的であるかどうか、およびケガキ線がソケット端面で覆われているかどうかを確認します。

一般的なインストール エラーとその結果 一般的なインストール エラーは 5 つあります。

Shenchi の中国製シングルプレス 90 度メス エルボの場合: 1. バリ取りの失敗: パイプ端のバリが EPDM シール リングに傷を付け、即時または遅れて漏れが発生する可能性があります。 2. 挿入深さが不十分: パイプが完全に挿入されていないと、シール リングが効果的に圧縮されず、圧力が高まると外れやすくなります。 3. ジョーの位置がずれている: 圧着位置がリブからずれ、クランプ力が不均一になり、局部的に圧縮が不完全になります。 4. 繰り返しの圧着：同じ位置で繰り返し圧着を行うと、金属の可塑性が損傷し、シール不良が発生する可能性があります。 5. 互換性のないツール: 摩耗したジョーや不適切なサイズのジョーを使用すると、六角形の形状が不完全になり、耐圧性が低下します。

マテリアルおよびカスタマイズサービス

Shenchiの圧着ペンチで取り付けるシングルプレス90度メスエルボは、真鍮、SUS304、SUS316Lの3種類の材質からお選びいただけます。真鍮はコストパフォーマンスが高く、水道やガスの供給に適しています。 SUS304は耐食性に優れ、衛生的要求を満たします。 SUS316Lにはモリブデンが添加されており、耐塩化物イオン性が高く、海岸や腐食性の高い環境に適しています。すべてのシールはEPDM製で、耐熱温度は-20℃～120℃です。シングルプレス 90 度メス エルボの中国サプライヤーとして、Shenchi は ODM および OEM のカスタマイズをサポートしています。 NPT、BSP、BSPT、その他のねじ規格はご要望に応じて製作でき、標準仕様についてはサンプルサービスをご利用いただけます。シングルプレス 90 度めねじエルボのお手頃な価格については、お問い合わせください。
